Sonderprofile zur Berechnung im Freispiegelkanal abbilden
Sonderprofile, wie das Eiprofil in verschiedenen Ausprägungen wurden zur Berechnung im Freispiegelkanal in cePipe umgesetzt. Die Eingabe von Sonderprofilen (wie zum Beispiel Ei 1160/580) erfolgt über den Import von CSV-Dateien oder über den integrierten Editor in cePipe.
Neu: Eiprofil integriert

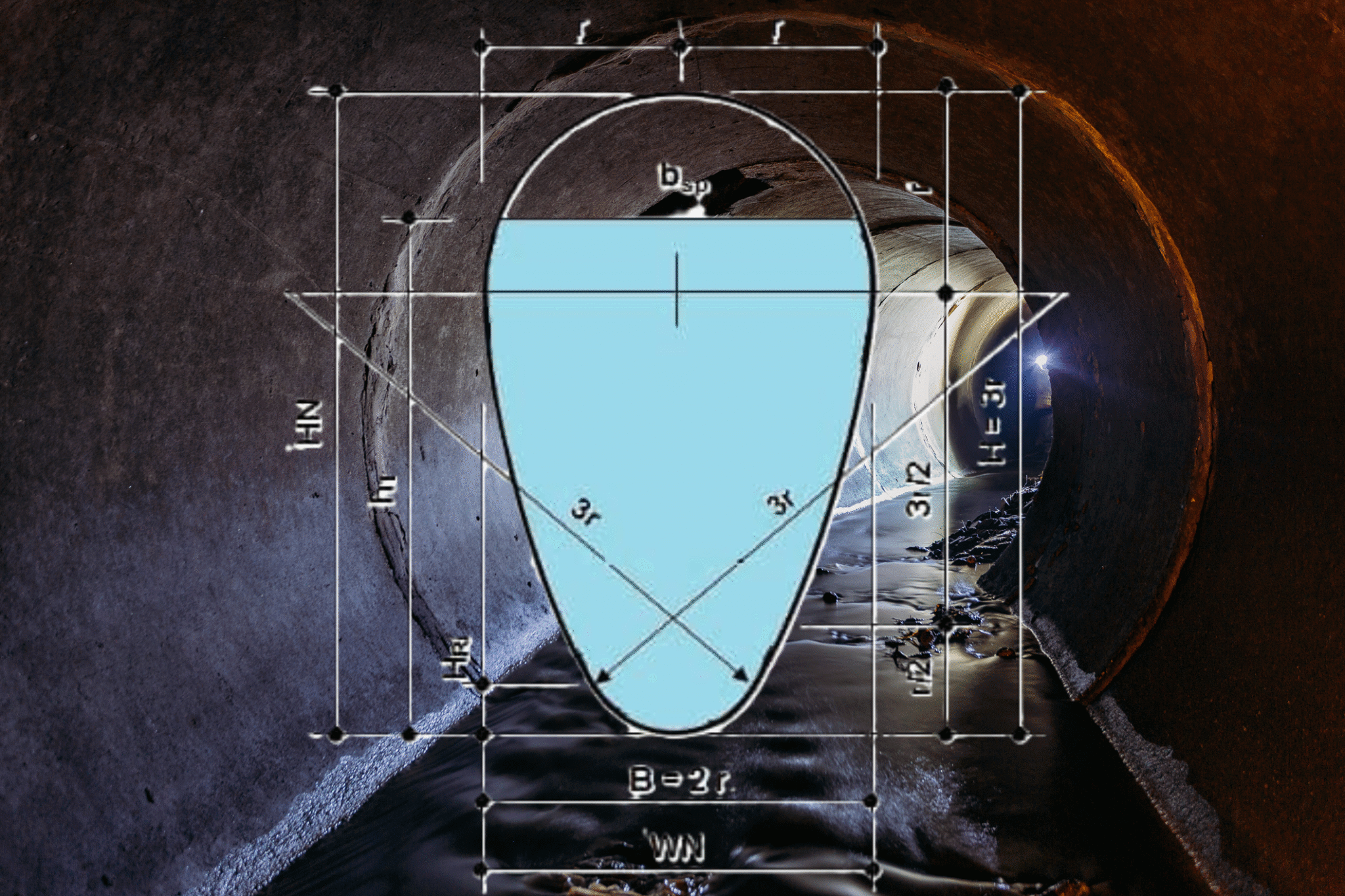

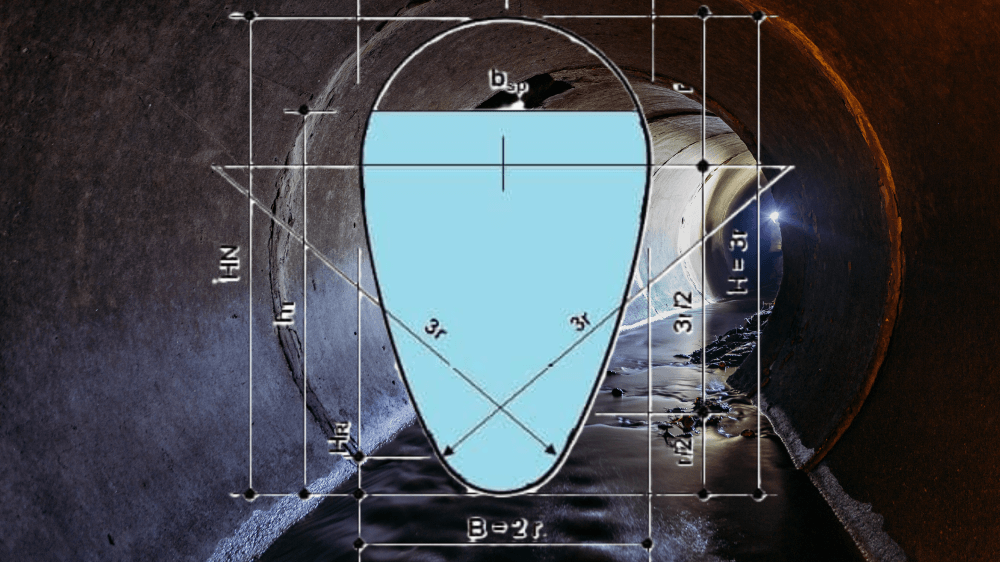

cePipe bietet die Möglichkeit, geschlossene Querprofile in Form von Sonderprofilen (z.B. Eiprofil, welches von der Standard Eiprofilform (H/B=3/2) abweicht), über eine tabellarische Eingabe zu definieren. Im Gegensatz zu benutzerdefinierten unregelmäßigen Gerinnequerprofilen sind geschlossene Profile, um die Hochachse symmetrisch und laufen an Sohle und Scheitelpunkt auf eine Breite null zusammen (geschlossen). Grundsätzlich können über dieses Tool auch oben offene Querprofile, welche wie ein Weinglas eine bauchige und überhängende Seitenwand aufweisen, in das Modell eingefügt werden. Da diese Bauform in der Praxis selten vorkommt, wurde die Bezeichnung „geschlossenes Profil“ gegenüber Profil mit vertikaler Symmetrieachse gewählt.
Benutzerdefinierte Profilformen können in Form von Höhe/Breite-Tabellen aus csv-Textdateien geladen werden. Auch eine direkte Eingabe über den in cePipe mitgelieferten Editor ist analog zu anderen Kennlinienformen möglich. Erst einmal in cePipe geladen oder definiert, können die Sonderprofilformen den Haltungen (Kanten) auf Netzwerkebene zugeordnet werden.

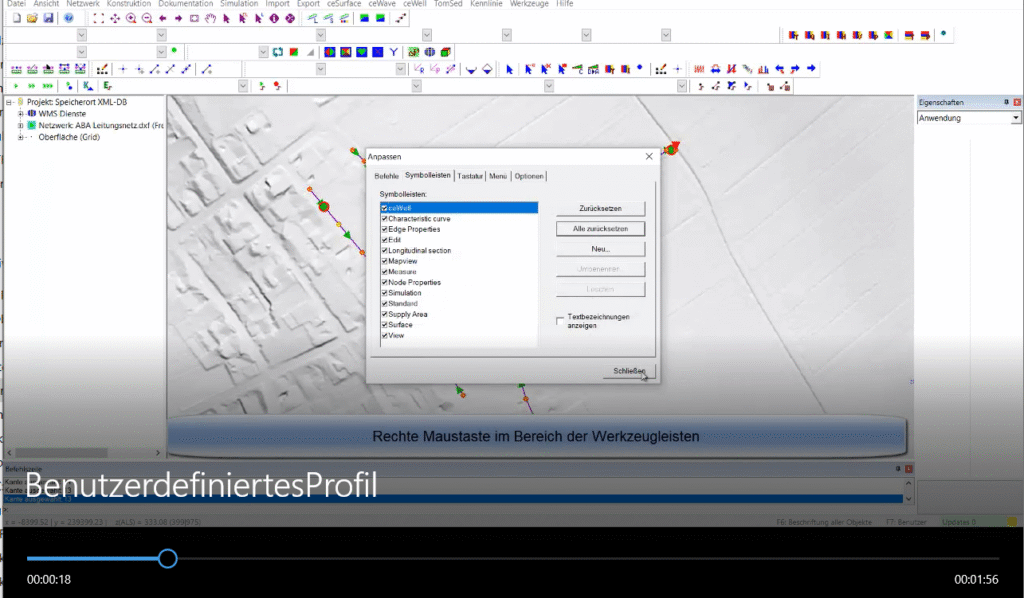

Die Definition eines Ei-Sonderprofils H=1160/B=580 mm erfolgt in Form einer csv-Datei. Diese Datei kann über den Profileditor für oben offene Querprofile in cePipe geladen werden und in Folge den Haltungen zugewiesen werden.
