Hydrodynamische Seewasser-Entnahmen

Mit ceWave See-Entnahmen hydrodynamisch modellieren

Die Abbildung komplexer Randbedingungen an Schnittstellen zwischen stehenden Gewässern und nachgelagerten Kanalnetzen stellt Ingenieure oft vor zeitintensive Herausforderungen. Mit den optimierten Funktionen in ceWave modellieren Anwender Entnahmen aus Seen bezogen auf eine konstant definierte Wasserspiegellage einfach und realistisch.

Höhere Genauigkeit bei verringertem Modellierungsaufwand

Bislang wurden See-Entnahmen bei fixer Stauhöhe häufig hilfsweise über vereinfachte Speicherelemente mit extrem großer Grundfläche abgebildet. Mit dem spezialisierten Ansatz in ceWave entfällt dieser rechnerische Umweg komplett. Sie profitieren von spürbaren Vorteilen im täglichen Workflow:

  • Maximal exakte Strömungsberechnung: Ob Freispiegelabfluss oder Teil- und Vollstau unter Druck – die hydrodynamischen Vorgänge an den Auslassknoten werden exakt physikalisch abgebildet.

  • Höchste Rechnungsstabilität & Modellgüte: Integrale Kontinuitätskontrollen garantieren hervorragende Rechenergebnisse – in Praxistests lag der Kontinuitätsfehler nachweislich unter 1 %.

  • Schnelle Konfiguration über Kontextmenüs: Keine komplexen Formeln nötig – die Modellierung erfolgt intuitiv direkt im Lageplan über den Knotentyp „Fixiertes Stauziel mit anfänglicher Druckhöhe“.

  • Lückenlose Auswertung in Echtzeit: Detaillierte Ausflusszeitreihen, Gesamtzuflüsse und Längenschnitte mit Drucklinien stehen direkt im Zeitreihenarchiv zur Verfügung.

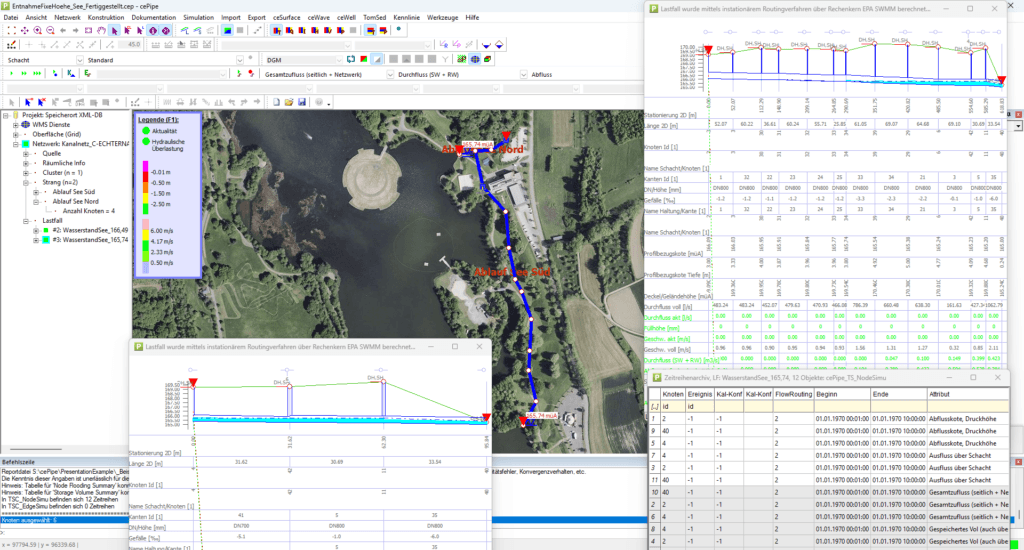

Präzise hydrodynamische Modellierung von See-Entnahmen mit ceWave

Flexible Lastfall-Analysen für unterschiedliche Stauziele

In der Praxis zeigen variierende Wasserstände im See maßgeblichen Einfluss auf das hydraulische Verhalten der Ablaufbauwerke. ceWave erlaubt das mühelose Vergleichen verschiedener Lastfälle:

  • Tieferes Stauziel (z. B. Freispiegel / Teilfüllung): Exakte Ermittlung von Teil-Normalabflüssen und Nachweis von Rückstauphänomenen in zulaufenden Strängen.

  • Höheres Stauziel (Druckabfluss): Automatischer Übergang in den Druckabfluss, sobald Rohrscheitel unter dem Wasserspiegel liegen, inklusive präziser Ermittlung der Gesamtentnahmemenge (z. B. über 1.220 l/s) und klarer Darstellung der Drucklinie im Längenschnitt.
